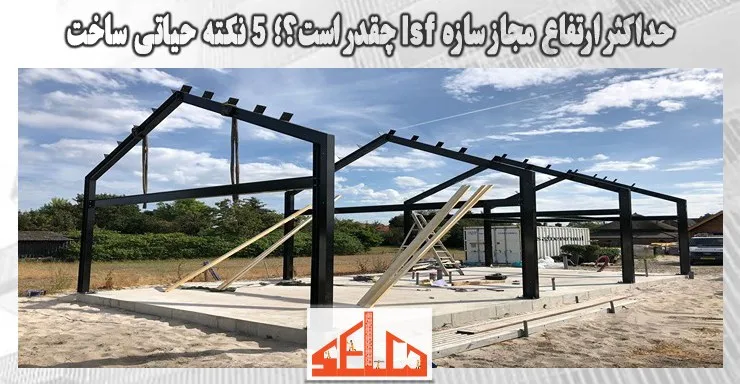

در دنیای مدرن امروز، استفاده از سیستمهای ساختمانی سبک فولادی (LSF) به دلیل سرعت بالا و مقاومت عالی در برابر زلزله، به شدت رواج یافته است. یکی از سوالات بنیادین که برای مهندسان، سازندگان و کارفرمایان مطرح میشود، مربوط به حداکثر ارتفاع مجاز سازه lsf است. دانستن این محدودیتها نه تنها برای رعایت قوانین شهرداری و نظام مهندسی ضروری است، بلکه مستقیماً بر ایمنی و پایداری نهایی پروژه تأثیر میگذارد. این سیستم که از ورقهای گالوانیزه سرد نورد شده تشکیل شده، رفتاری متفاوت نسبت به سازههای بتنی و فولادی سنگین دارد و به همین دلیل استانداردهای ارتفاعی خاص خود را میطلبد. #آدرس
رعایت دقیق آییننامهها در پروژههای عمرانی ضامن امنیت ساکنین و طول عمر ساختمان است. در این مقاله قصد داریم تا با نگاهی فنی و در عین حال ساده، به بررسی تعداد طبقات مجاز سازه lsf بپردازیم و ببینیم که آییننامههای ملی و بینالمللی چه چارچوبی را برای آن تعیین کردهاند. همچنین در ادامه به بررسی دقیق ضوابط طراحی سازه lsf خواهیم پرداخت تا شما با آگاهی کامل بتوانید برای پروژههای ویلایی، آپارتمانی و یا اضافه اشکوب خود تصمیمگیری کنید و از سرمایهگذاری خود بهترین نتیجه را بگیرید.
یکی از چالشهای اصلی در طراحی سازههای سبک، درک درست از محدودیت ارتفاع در ساختمان lsf است که تحت تأثیر عوامل متعددی قرار دارد. نوع خاک محل احداث پروژه، میزان لرزهخیزی منطقه و سرعت وزش بادهای غالب، از جمله پارامترهای محیطی هستند که میتوانند ارتفاع نهایی را محدود کنند. علاوه بر این، ضخامت ورقهای فولادی استفاده شده و نوع اتصالات (پیچ و پرچ) نیز نقش بسزایی در تعیین توانایی سازه برای تحمل بارهای ثقلی و جانبی در ارتفاعات بالاتر ایفا میکنند و مهندسان باید تمامی این موارد را در محاسبات خود لحاظ کنند.
نکته قابل توجه دیگر، بهرهگیری از مزایای ساخت طبقات اضافه با lsf است که معمولاً به دلیل سبک بودن این سازه، امکانپذیر میشود. با این حال، حتی در این حالت نیز محدودیتهایی وجود دارد؛ زیرا سازه زیرین (که میتواند بتنی یا فلزی باشد) باید توانایی تحمل بار متمرکز سازه جدید را داشته باشد. بنابراین، ارتفاع و تعداد طبقاتی که میتوان به عنوان اضافه بنا روی ساختمان موجود احداث کرد، کاملاً وابسته به ظرفیت باربری فونداسیون و اسکلت قدیمی است و نمیتوان بدون ارزیابی دقیق، ارتفاع را افزایش داد.
در مبحث مقررات ملی ساختمان و آییننامه 2800 زلزله ایران، ضوابط طراحی سازه lsf به گونهای تدوین شده است که ایمنی جان و مال ساکنین در اولویت باشد. طبق این استانداردها، طراحی باید به گونهای انجام شود که تمام بارهای مرده و زنده و همچنین بارهای جانبی ناشی از زلزله و باد به درستی به فونداسیون منتقل شوند. رعایت فواصل استادها (Studs)، استفاده از بادبندهای تسمهای یا قطری مناسب و همچنین جزئیات دقیق اتصالات پای ستون، از جمله مواردی هستند که در این ضوابط به شدت بر آنها تأکید شده و بر ارتفاع نهایی مجاز تاثیر مستقیم دارند.
مهندسان طراح موظفند با استفاده از نرمافزارهای تحلیلی پیشرفته، رفتار سازه را در برابر نیروهای وارده شبیهسازی کنند تا مطمئن شوند که حداکثر ارتفاع مجاز سازه lsf رعایت شده است. در بسیاری از موارد، اگر طراحی بر اساس سیستم قاب سبک فولادی ساده باشد، محدودیت ارتفاع سختگیرانهتر است، اما با ترکیب سیستمهای باربر جانبی مانند دیوارهای برشی بتنی یا مهاربندهای ویژه، میتوان به ارتفاعات بیشتری دست یافت. این ضوابط تضمین میکنند که ساختمان در برابر تکانهای شدید دچار فروریزش کلی نگردد.
امروزه در شهرهای بزرگ که با کمبود زمین مواجه هستند، یکی از بهترین راهکارها استفاده از مزایای ساخت طبقات اضافه با lsf بر روی ساختمانهای موجود است. وزن بسیار پایین این سیستم (حدود 60 تا 70 درصد سبکتر از سازههای سنتی) باعث میشود که نیروی زلزله وارده به کل ساختمان تغییر چشمگیری نکند و نیاز به مقاومسازی سنگین سازه زیرین به حداقل برسد. این ویژگی منحصر به فرد به مالکین اجازه میدهد تا با کمترین تخریب و هزینه، فضای قابل سکونت خود را گسترش دهند و ارزش افزوده قابل توجهی برای ملک خود ایجاد نمایند [مشخصات فنی و اجرایی LSF].
با این حال، حتی در پروژههای اضافه اشکوب نیز باید به تعداد طبقات مجاز سازه lsf توجه ویژهای داشت. معمولاً در اضافه اشکوبها، احداث یک یا نهایتاً دو طبقه با این سیستم رایج است و مورد تایید نظام مهندسی قرار میگیرد. دلیل این امر کنترل تغییر مکانهای جانبی (Drift) در طبقات بالا و جلوگیری از اعمال لنگرهای واژگونی بیش از حد به سازه اصلی است. سرعت اجرای بالا و تمیز بودن کار در سیستم LSF نیز از دیگر دلایلی است که آن را برای پروژههای توسعه ارتفاع در مناطق مسکونی پر تراکم ایدهآل میسازد.
بر اساس نشریه 612 سازمان مدیریت و برنامهریزی کشور که مرجع اصلی برای سازههای فولادی سرد نورد شده است، تعداد طبقات مجاز سازه lsf به صورت صریح مشخص شده است. به طور کلی و در شرایط معمول با استفاده از سیستمهای مهاربندی متداول، ساخت تا 5 طبقه روی زمین (حدود 15 متر ارتفاع) مجاز شناخته میشود. البته رسیدن به این تعداد طبقات نیازمند تمهیدات خاصی در طراحی دیوارهای باربر و استفاده از ضخامتهای بالاتر ورق فولادی در طبقات پایینتر است تا پایداری کل سیستم حفظ شود.
باید در نظر داشت که عبور از این حد مجاز و نادیده گرفتن حداکثر ارتفاع مجاز سازه lsf میتواند عواقب جبرانناپذیری داشته باشد. در ارتفاعات بالاتر از 5 طبقه، رفتار دینامیکی سازههای LSF پیچیده میشود و ارتعاشات ناشی از باد یا تردد ساکنین میتواند باعث سلب آسایش شود. بنابراین، اگر پروژهای نیاز به ارتفاع بیشتر داشته باشد، معمولاً از سیستمهای ترکیبی (هیبریدی) استفاده میشود که در آن اسکلت اصلی فلزی یا بتنی بوده و دیوارهای پیرامونی و جداکننده از نوع LSF انتخاب میشوند تا وزن سازه کاهش یابد.
پایه و اساس هر ساختمانی فونداسیون آن است و این موضوع در تعیین حداکثر ارتفاع مجاز سازه lsf نیز نقش کلیدی دارد. از آنجایی که سازههای LSF بسیار سبک هستند، فونداسیون مورد نیاز برای آنها نسبت به سازههای بتنی ابعاد کوچکتری دارد، اما باید در برابر نیروی بلندشدگی (Uplift) ناشی از باد و زلزله در ساختمانهای مرتفع مقاومت کافی داشته باشد. اتصال صحیح رانرها به فونداسیون توسط انکر بولتهای استاندارد، یکی از حیاتیترین بخشهای اجراست که اجازه میدهد سازه تا حداکثر ارتفاع مجاز خود بالا برود.
در صورتی که ضوابط طراحی سازه lsf در بخش فونداسیون به درستی رعایت نشود، حتی اگر اسکلت فلزی توانایی تحمل طبقات بیشتر را داشته باشد، ضعف در پی ساختمان مانع از افزایش ارتفاع خواهد شد. مهندسان با محاسبه دقیق نیروهای کششی و فشاری در پای ستونها، نوع و عمق فونداسیون را طراحی میکنند. در زمینهای سست، ممکن است نیاز به میکروپایل یا بهسازی خاک باشد تا بتوان به محدودیت ارتفاع در ساختمان lsf که در طرح اولیه مد نظر بوده است، دست پیدا کرد و از نشستهای نامتقارن جلوگیری نمود.
اگرچه محدودیت ارتفاع در ساختمان lsf به عنوان یک چالش مطرح میشود، اما تکنیکهای مهندسی وجود دارد که میتوان با استفاده از آنها تا حدی این مرزها را جابجا کرد یا کارایی سیستم را بهبود بخشید. یکی از این روشها استفاده از سیستم قاب خمشی یا مهاربندهای کمانشتاب در ترکیب با دیوارهای LSF است. همچنین دوبل کردن استادها (Box کردن) و کاهش فواصل تیرریزی کفها میتواند ظرفیت باربری ثقلی را افزایش دهد که این امر به طور غیرمستقیم بر امکان افزایش تعداد طبقات تاثیر مثبت دارد [حداکثر دهانه در سازه های lsf].
از سوی دیگر، یکی از کاربردهای جذاب که با محدودیت ارتفاع کمتری مواجه است، استفاده از مزایای ساخت طبقات اضافه با lsf است. در این حالت چون ارتفاع کل سازه LSF (بخش افزوده شده) کم است، طراح دست بازتری برای اجرای پلانهای معماری خاص دارد. با این حال، اگر هدف ساخت یک برج بلندمرتبه باشد، سیستم LSF خالص پاسخگو نیست و باید به عنوان دیوارهای غیرباربر در سازههای بلند استفاده شود که در این صورت دیگر محدودیت ارتفاع خاصی برای خودِ دیوارها وجود ندارد، بلکه سازه اصلی محدودیت را تعیین میکند و تعداد طبقات مجاز سازه lsf در این حالت صرفاً تابع اسکلت اصلی برج خواهد بود.
یکی دیگر از جنبههای بسیار مهم در ضوابط طراحی سازه lsf که گاهی نادیده گرفته میشود، بحث مقاومت در برابر حریق است که رابطه مستقیمی با ارتفاع ساختمان دارد. هر چه ارتفاع ساختمان بیشتر شود، الزامات مربوط به پوششهای محافظتکننده در برابر آتش (مانند پنلهای گچی مقاوم در برابر حریق یا فایربوردها) سختگیرانهتر میشود. سازه فولادی در برابر حرارت بالا دچار کاهش مقاومت میشود، بنابراین برای دستیابی به ارتفاعات مجاز، باید تمامی تیرها و ستونها با پوششهای مناسب ایزوله شوند.
اگر طراح نتواند الزامات آتشنشانی را برای طبقات بالا تامین کند، عملاً حداکثر ارتفاع مجاز سازه lsf کاهش مییابد. استفاده از پشم سنگ با دانسیته بالا در داخل دیوارها نه تنها به عنوان عایق صوتی و حرارتی عمل میکند، بلکه مانع از گسترش سریع آتش در طبقات میشود. این جزئیات اجرایی دقیقاً همان چیزی است که تفاوت یک سازه مهندسیساز و اصولی را با یک ساخت و ساز غیرستاندارد مشخص میکند و به شما اجازه میدهد تا از مزایای این سیستم در تعداد طبقات بیشتری بهرهمند شوید بدون آنکه ایمنی را قربانی کنید.
انتخاب سیستم LSF برای ساخت و ساز نیازمند درک عمیقی از پتانسیلها و محدودیتهای آن است. همانطور که اشاره شد، حداکثر ارتفاع مجاز سازه lsf معمولاً تا 5 طبقه در نظر گرفته میشود که این عدد میتواند بسته به شرایط لرزهخیزی و نوع طراحی متغیر باشد. رعایت دقیق ضوابط طراحی سازه lsf شامل محاسبات بارهای جانبی، اتصالات و ضخامت ورقها، کلید دستیابی به یک ساختمان ایمن و پایدار است. عدم توجه به این ضوابط میتواند خطرات جدی را به همراه داشته باشد.
همچنین دانستیم که تعداد طبقات مجاز سازه lsf تنها یک عدد ثابت نیست و تحت تاثیر عواملی چون کیفیت اجرا و نوع سیستم باربر جانبی قرار دارد. برای کسانی که به دنبال توسعه فضای زندگی خود هستند، بهرهگیری از مزایای ساخت طبقات اضافه با lsf یک گزینه هوشمندانه و اقتصادی محسوب میشود. اما در هر حال، توجه به محدودیت ارتفاع در ساختمان lsf و مشاوره با مهندسین متخصص، پیششرط موفقیت در هر پروژه ساختمانی با این سیستم مدرن است تا بتوانید با خیالی آسوده از سرعت و کیفیت آن بهرهمند شوید.
